濟寧礦恒防水密閉門安裝說明書
作者：admin????發布時間：2021-04-02 04:07:57 ????瀏覽次數 :2211
1.4*1.8 防水密閉門使用說明

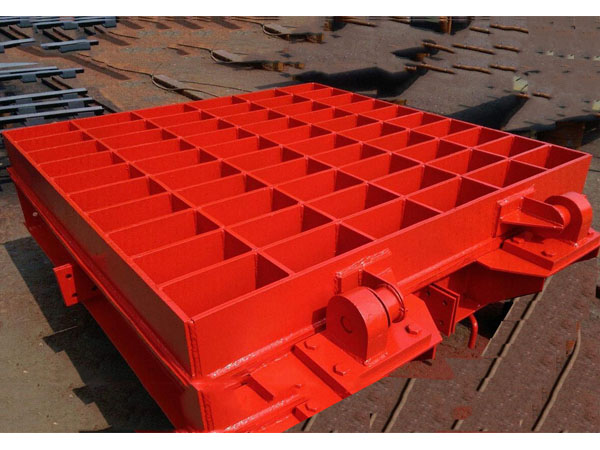

1.4*1.8 防水密閉門 用于井下主變電所和主排水泵房通往井底車場的通道內，容易關閉，以防止水的突然浸入。本密閉門最大承受壓力為 98KPa。本密閉門門扇為平鋼板、井字筋板、圈梁等組焊而成。
1.4*1.8 防水密閉門 適用環境
1、大氣壓力： 80kPa～110kPa；
2、環境溫度： -30℃～ 40℃；
3、平均相對濕度≤ 95％（ 25℃）；
4、具有甲烷、煤塵爆炸性混合物的煤礦井下；
5、無足以腐蝕破壞金屬殼體及電器絕緣性的氣體；
6、水壓： 0～ 3.5MPa。
1.4*1.8 防水密閉門 的結構特點
1、鋼制密閉門都采用平開式。按門扇數量劃分，有單扇人防門和雙扇人防門兩種。
2、單扇門一般用于尺寸較小的人員出入口。
3、雙扇門一般用于尺寸較大的車輛出入口。
4、鋼制密閉門按洞口處有無門檻劃分，有固定門檻 、活門檻和門扇降落式三種。
5、固定門檻系列人防門具有防護可靠、造價較低等優勢，但因洞口
處有一高 150mm 的固定門檻，一般用于平時人員進出不多的門洞 （如濾毒室的門）。
6、活門檻系列人防門的造價稍高，其門檻在臨戰時安裝，戰時能滿足相應的防護、密閉等要求；平時門洞處沒有門檻，方便人員、車輛的通行，也符合消防疏散的要求，適宜用在平時人員、車輛進出較多的門洞。
1.4*1.8 防水密閉門 設計相關尺寸
1、長度根據密閉門開關時所需地溝長度及加固部分的長度確定，
1986 年通用設計長度分別為 4.5m 和 4.5m。
2、寬度根據密閉門的寬度和兩邊各加安裝電纜管的寬度確定。高度根據密閉門的高度與硐室結構要求確定。
3、密閉門規格密閉門門框規格考慮通過井下變電所與主排水泵硐室的最大設備。
通用設計單扇密閉門有一下兩種規格：
900mm 軌距為 1800mmX2000mm( 寬 X 高)
600mm 軌距為 1500mmX1800mm( 寬 X 高)
1.4*1.8 防水密閉門 安裝前的準備工作
（1） ）熟悉圖紙及有關技術資料，在防水密閉門安裝前，必須認真會審圖紙，熟悉技術資料，領會設計意圖，并對所安裝的防水密閉門的構造、原理、性能和安裝技術要求作系統地了解，然后制定出正確的設備安裝工程施工方案。
（2） ）設備的清點檢查設備運抵安裝現場后，安裝單位應會有關
部門的人員對設備進行清點檢查， 清點時應以設備制造廠提供的設備裝箱單和設備圖紙為依據，核實設備的名稱、型號和規格；
清點設備的全部零件和附件， 檢查設備的出廠合格證和其他技術文件是否齊全， 同時要檢查設備的外觀質量， 如有缺陷和損傷等情況，應進行研究和處理；檢查時如要清除防銹油質，應注意刮 具的硬度。
（3） ）施工用設備、工具及材料的準備施工用設備、工具及材料的準備工作， 基礎驗收防水密閉門在安裝前， 必須對防水密閉門基礎進行認真的檢查， 因為防水密閉門基礎除了用來承受防水密
閉門的全部重量外， 還要承受和消除因動力作用產生的振動， 如果基礎達不到設計要求， 承受不了這些重量就會產生傾斜、 沉陷、甚至破壞。
1.4*1.8 防水密閉門 安裝要求
1）鋼質防火門安裝前，必須進行檢查，如因運輸貯存不慎導致門框、門扇翹曲、變形，應修復后方可進行安裝。 2）將預埋工字鋼位置的井巷及地面預留相應尺寸，已保證門可以放入。
3）門運入安裝現場后，將配件工字鋼裝于門兩側。
4)防水密閉門的開啟方向必須為疏散方向（向外開啟）。
5） 將門撐起固定垂直，按圖所示（門框中心線與井巷中心線重合）
6） 門框下槽鋼面與地面 150mm 距離。
7） 上下所留預埋工字鋼槽鋼，可根據現場實際情況相應改短。減少長度不得大于 150mm。
8） 采用澆筑混凝土，澆灌墻體厚度不小于 0.8m。
9） 所有預埋件均需買入混凝土內，門框與墻硐為一整體，上下鉸頁孔同心。
10） 鉸頁的活動部分應經常注入油脂， 各部件至少每年維修保養一次。
11） 密封膠條應經常涂滑石粉，防止老化。
12） 安裝后門框與墻體之間必須澆灌水泥砂漿，并養護 24h 以上方可正常使用。
