一、產品用途
立風井防爆門用于立風井井口,當風機停機時,能自動打開井口,保護礦井。

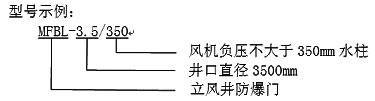

二、MFBL立風井防爆門型號、規格
立風井防爆門按風機負壓分為不大于350mm水柱和不大于450mm水柱兩大類,按井口直徑有3個規格,共有6個型號規格,見下表:
風機負壓 (mm水柱) | 型號規格 | 圖號 |
≤350 | MFBL-3.5/350 | B78-375.11 |
MFBL-5.0/350 | B78-375.14 | |
MFBL-6.0/350 | B78-375.16 | |
≤450 | MFBL-3.5/450 | B78-375.2 |
MFBL-5.0/450 | B78-375.5 | |
MFBL-6.0/450 | B78-375.7 |
三、立風井防爆門產品說明
立風井防爆門為煤炭工業部武漢煤礦設計研究院設計,產品質量標準和檢測標準嚴格執行Q/WMS-3015-2006《立風井防爆門》。
四、立風井防爆門產品主要結構用安裝要求
本立風井防爆門為防爆蓋、返風裝置、重錘裝置等部件組成。
1、防爆蓋采用錐形結構,分四個部分聯接而成,每部分由鋼板,角鋼組焊成型。
2、返風裝置為壓板式。
3、重錘裝置由重錘架、滑輪、配重組成?! ?br style="margin: 0px; padding: 0px; height: 0px; line-height: 0px;"/> 4、密封方式采用鋼板組焊外圈板固定δ15橡膠板密封。
