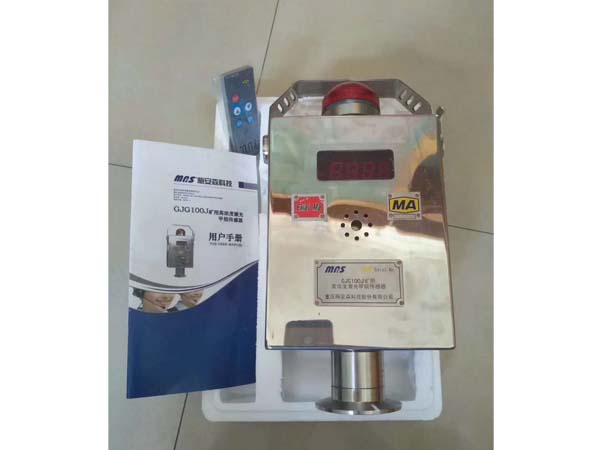

GJG100J(B)型煤礦管道用高濃度激光甲烷傳感器是一種專門用以監測輸送管道中甲烷氣體的本質安全型檢測儀表。除能連續監測外,還能自動地將檢測到的甲烷濃度轉換成標準的電信號輸送給井下監控系統。井下監控系統根據本傳感器輸出的斷電信號實現必要的近、遠程設備斷電。本傳感器還具有聲光報警、斷電信號輸出,故障自檢等功能。
1. 主要用途和適用范圍
1) 主要用途:傳感器主要用于輸送氣管道內甲烷的連續監測。
2) 適用范圍:瓦斯抽放、輸送氣管道。
2. 防爆型式及防爆標志
防爆型式: 礦用本質安全型,防爆標志為 ExiaI Ma。
?? 技術特性
1. 主要技術指標
1) 電氣性能
a) 工作電壓范圍:(9~25)VDC;
b) 功耗:≤2.5W。
2) 輸出信號制式 頻率型: 200Hz~1000Hz~2000Hz
3) 基本誤差
傳感器基本誤差應符合表1的規定:
表 1 基本誤差
2. 響應時間(T90)
傳感器的響應時間不大于50s。
?? 尺寸、重量及材質
1. 外形尺寸:270mm×143m×65mm。
2. 整機重量:≤2.5kg 。
3. 外殼材料:304L,不銹鋼。
