金屬頂梁
金屬頂梁是用于煤礦采煤工作面、 位于單體支柱之上頂板之下、 傳遞項板壓力的支撐梁， 是煤礦采煤工作面支護項板用的頂梁。
標準鉸接頂梁用Ⅱ型鋼和周期扁 (102 × 7．55mm)作梁體，用合金結構圓鋼和大型扁鋼 (16
× 175mm)作梁頭；非鉸接頂梁按需方圖紙加工制造。一、分類
l 、按連接方式金屬項梁可分為鉸接頂梁和非鉸接頂梁兩種。
2 、按頂梁梁體截面形狀金屬頂梁可分為 A型、 B型、 C型、 D型頂梁四種。二、術語
1 、鉸接式頂梁：梁體端頭焊有鉸接結構部件的頂梁。
2 、非鉸接式頂梁：梁體端頭無鉸接結構部件的頂梁。
3 、單梁：?jiǎn)胃捻斄骸?br />
4 、主梁：由主副梁構成的頂梁中，主要起承載作用的梁。
5 、副梁：由主副梁構成的頂梁中，主要起連接作用的梁。
6 、頂梁長度：鉸接式頂梁長度系指頂梁兩端銷孔中心距；非鉸接式頂梁長度系指頂梁全長，用“ L”表示。
7 、單梁載荷： 單梁梁體在規定的試驗方法和性能要求下， 梁體應承受的外加集中載荷。
包括：
F 1 —— 單梁最小載荷； F 2 —— 單梁最大載荷； F 3 —— 單梁破壞載荷；
F 4 —— 單梁反復加載載荷；
8 、相互鉸接的頂梁在規定的試驗方法和性能要求下，鉸接部應承受的外加集中載荷。包括：
F 5 —— 鉸接部最小載荷； F 6 —— 鉸接部最大載荷； F 7 —— 鉸接部破壞載荷；
F 8 —— 鉸接部重復加載載荷；
三、產品型號表示方法
l 、產品型號中符號說明
金屬頂梁型號中各種符號及其含義如表 1-4 —16所示。
表1-4-16 金屬頂粱型號中各種符號及其含義
|
代號 |
含義
金屬 |
代號
J |
含義
絞接式 |
代號
A |
頂梁型式
A 型 |
代號
W |
含義
網狀頂梁 |
|
D |
|
|
|
B |
B 型 |
S |
雙楔頂梁 |
|
|
頂梁 |
F |
非絞接式 |
C |
C 型 |
Z |
十字頂粱 |
|
|
|
|
( 非標 ) |
D |
D 型 |
F |
防飛楔頂梁 |
2、產品型號主要同“產品類型代號”、“第一特征代號”、“第二特征代號”、“主參數代號”四部分組成。若如此劃分還不能區別不同產品時，允許增加“補充特征代號”、“修改序號 ”以示區別。編制方法如下：
|
600 |
800 |
1000 |
1200 |
1400 |
1600 |
1800 |
2000 |
2200 |
2400 |
|
2600 |
2800 |
3000 |
3200 |
3400 |
3600 |
3800 |
4000 |
4200 |
4400 |
注： DJB型號規格為 800mm、1000mm、1200mm等； DJA型號已不采用。五、驗收
( 一) 檢驗證件
金屬頂梁的證件檢驗主要是對煤安證、 產品合格證、 出廠檢驗報告、 使用說明書及相關技術資料的檢驗。
( 二) 包裝( 標志) 檢驗
1 、鉸接式頂梁在鍛壓接頭和耳子上，鍛壓出清晰的漢語拼音廠標和出廠年份標志，字符采用 20號字體 ( 位置不夠時，可將字體改小 ) ，字符凸出高度不小于 2mm。
2 、非鉸接項梁應在梁體側面用油漆噴涂出型號、規格、廠標和出廠年份標志，字符大小視部件尺寸而定。
3 、頂梁產品帶有申請獲準的煤礦安全標志，其標志符號可直接鍛壓在零件上，字符凸出高度不小于 2mm，也可采用標牌直接安裝固定在頂梁側面梁體上。

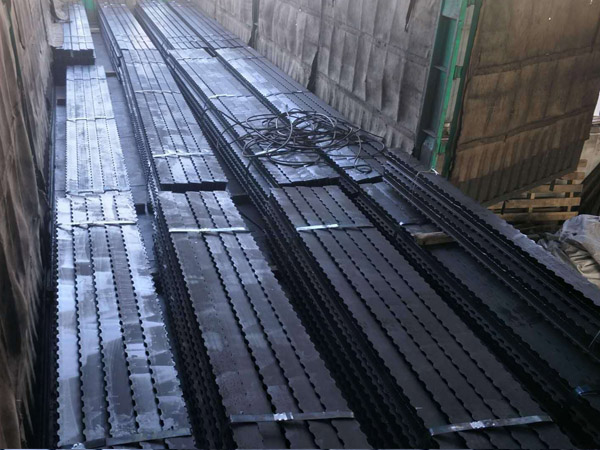

4 、頂梁出廠時允許采用符合國家鐵路運輸規定簡易捆扎。調角楔部件可用粗于 10號的鐵絲串起，每 30～ 50個捆成一捆。
5 、每 1000 根( 含不足 1000根的余數 ) 頂梁應帶有《產品合格證》和使用說明書各一份。
6 、頂梁應打緊銷子，包裝或包扎牢固，擺放平穩。
( 三) 實物外觀檢驗
1 、頂梁表面應平整、無毛邊、毛刺、焊渣、焊瘤、氧化皮等物。
2 、頂梁表面應涂漆 ( 銷子、調角楔除外 ) 、漆層粘附牢固。
3 、任意兩根鉸接頂梁放在工作平臺上應能順利插入銷子和調角楔實現鉸接，鉸接的頂梁沿銷子上下轉動自如，無明顯扭轉，退楔退銷子靈活無卡阻。
4 、相互鉸接的頂梁應能隨意互換，任何兩根頂梁鉸接后，在水平面內一根頂梁對另一
根固定頂梁向左、向右可調整角度均不小于 3°；當插緊調角楔使其與左、右耳和接頭鉸接部
位的工作面相接觸時， 根據進楔量不同可使一根頂梁對另一根固定頂梁在垂直面內向上、 向下可調整角度均不小于 7°；調整進楔量時應保證調角楔小端露出量不小于 25mm。
( 四) 內在質量要求
頂梁內在質量包括硬度、單梁最小載荷、單梁最大載荷、單梁破壞載荷、單梁反復加載載荷、鉸接部最小載荷、鉸接部最大載荷、鉸接部破壞載荷、鉸接部重復加載載荷等。
l 、梁體、調角楔和銷子的硬度如表 1-4 — 19所示。
表
1-4-19 粱體、調角楔和銷子的硬度
|
|
頂梁型式 |
L |
≥ 1000mm |
700mm |
≤ L<1000mm |
600mm |
≤ L<700mm |
|
A |
型 |
250 |
|
350 |
|
390 |
|
|
B |
型 |
300 |
|
420 |
|
470 |
|
|
C |
型 |
200 |
|
280 |
|
310 |
|
D
(2) |
型
單梁最大載荷 |
150 |
|
210 |
|
230 |
|
|
A |
型 |
350 |
490 |
550 |
|
B |
型 |
400 |
560 |
630 |
|
C |
型 |
250 |
350 |
390 |
|
D |
型 |
200 |
280 |
310 |
|
頂梁型式 |
A型 |
B型 |
c型 |
D型 |
|
試驗次數 |
30 |
35 |
25 |
20 |
|
|
頂梁型式 |
鉸接部最小載荷 |
F5 |
鉸接部最大載荷 |
F6 |
|
A |
型 |
115 |
|
200 |
|
|
B |
型 |
170 |
|
250 |
|
|
C |
型 |
100 |
|
115 |
|
|
D |
型 |
85 |
|
100 |
|
|
(2) |
鉸接部最大載荷 |
|
|
|
|
鉸接部最大載荷 F6 不得低于表 1-4 — 23的規定。 在該載荷作用下，鉸接部零件不得損壞， 焊縫不得開裂。
(3) 鉸接部破壞載荷
鉸接部破壞載荷 F7 應大于 F6；破壞時不允許脆性斷裂。
(4) 鉸接部重復加載載荷
鉸接部重復加載載荷 F8 =1． 1F5，鉸接部重復加載次數應符合表 1-4 — 22的規定。在規定次數內焊縫不得開裂，項梁應無損壞。
( 五) 數量檢驗
1 、計量方法：計根。
2 、尺寸允許偏差
(1) 絞接頂梁長度允許偏差± 4mm，非絞接頂梁長度允許偏差± 8mm。測量長度：從頂梁兩眼中心量取長度。
(2) 頂 梁 應 能 滿 足 與 摩 擦 式 金 屬 支 柱 和 單 體 液 壓 支 柱 頂 蓋 內 口 配 合 尺 寸
86mm(-0．7mm～
