91精品免费观看老司机_美女羞羞网站在线观看_中文字幕无码不卡一区二区三区_国产吃奶摸下激烈视频无遮挡_青青操国产在线视频_寡妇腿张开让我桶爽_丰满多毛的大隂户毛茸茸_欧美97在线超清视频_国产a级午夜**片_日韩精品中文字幕新版

金屬頂梁焊接工序作業(yè)指導(dǎo)書
文件編號(hào)： GZ007 版本： A/0 編制：劉興富 批準(zhǔn)： 謝志偉日 期： 二 0 一九年三月十五日




1、目的
規(guī)定特殊過程：金屬頂梁焊接過程作業(yè)指導(dǎo)，以確保特殊過程的有效控制。
2、范圍

適用于金屬鉸接頂梁、金屬長(zhǎng)梁的焊接作業(yè)指導(dǎo)。

3、職責(zé)
3.1 技術(shù)部負(fù)責(zé)編制焊接作業(yè)指導(dǎo)書。

3.2 車間焊工負(fù)責(zé)按作業(yè)指導(dǎo)書要求進(jìn)行操作。

4、操作要求

4.1 施工準(zhǔn)備

4.1.1 材料及要求：
a) 鉸接頂梁部件：鉸接頂梁部件的級(jí)別、直徑必須符合設(shè)計(jì)要求， 有出公司證明書及復(fù)試報(bào)告單。鉸接頂梁部件應(yīng)無老銹和油污。
b) 梁體鋼材：預(yù)埋件的鋼材不得有裂縫、銹蝕、斑痕、變形，其斷

面尺寸和機(jī)械性能應(yīng)符合設(shè)計(jì)要求。

c) 焊條：焊條的牌號(hào)應(yīng)符合設(shè)計(jì)規(guī)定。如設(shè)計(jì)無規(guī)定時(shí)，應(yīng)符合下表規(guī)定，焊條質(zhì)量應(yīng)符合以下要求：
① 藥皮應(yīng)無裂縫、氣孔、凹凸不平等缺陷，并不得有肉眼看得出的

偏心度。

② 焊接過程中， 電弧應(yīng)燃燒穩(wěn)定， 藥皮熔化均勻， 無成塊脫落現(xiàn)象。

③ 焊條必須根據(jù)焊條說明書的要求烘干后才能使用。

④ 焊條必須有出公司合格證。

e 材料部件及材質(zhì)：

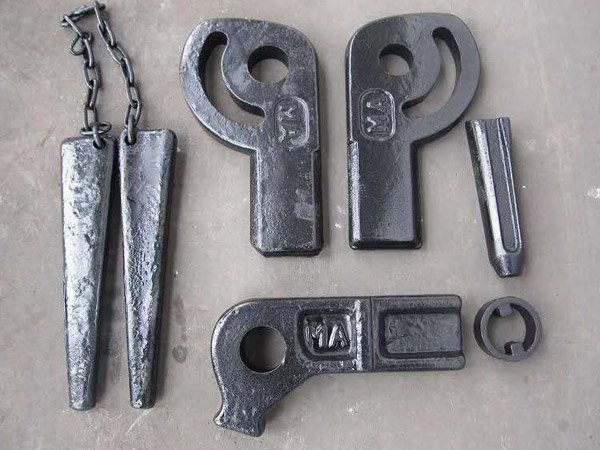

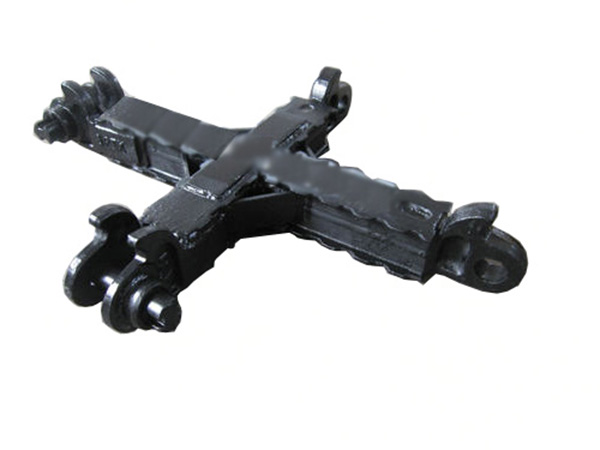

鉸接頂梁： 梁體 27SiMn 、接頭 27SiMn、左右耳子 27SiMn、銷子 27SiMn、調(diào)角楔 27SiMn、加強(qiáng)筋 27SiMn、擋圈 Q235-A

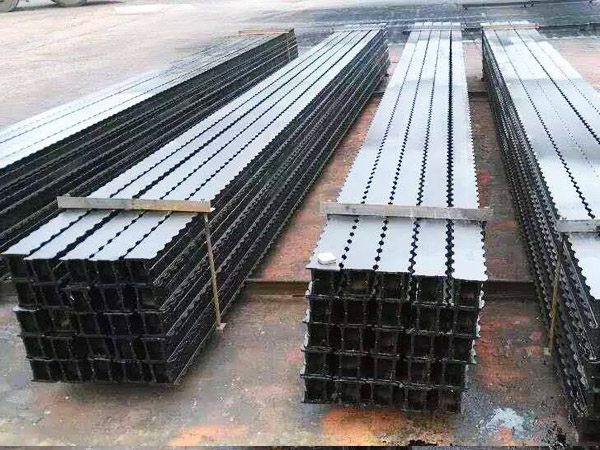

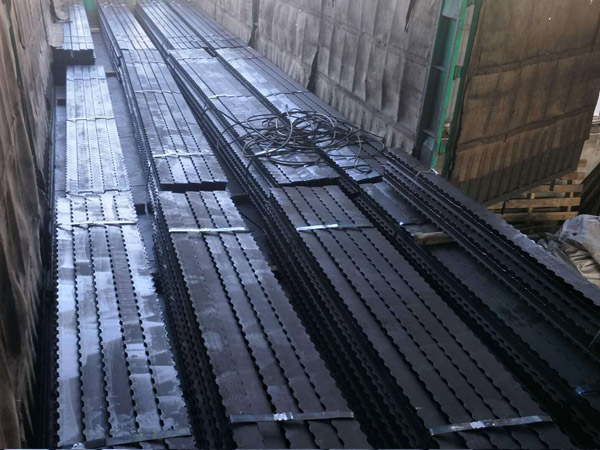

金屬長(zhǎng)梁：梁體 27SiMn、加強(qiáng)筋 27SiMn

4.1.2 主要機(jī)具：弧焊機(jī)、焊接電纜、電焊鉗、面罩、塹子、鋼絲刷、銼刀、榔頭、鋼字碼等。
埋弧自動(dòng)焊接裝置。



4.2 作業(yè)條件

4.2.1 焊工必須持有有效的焊工合格證。 并應(yīng)穿戴好焊工鞋、 焊工手套等勞動(dòng)防護(hù)用品。
4.2.2 梁體尺寸、坡口角度、鉸接頂梁部件端頭間隙、接頭位置
以及鉸接頂梁部件軸線應(yīng)符合規(guī)定。

4.2.3 電源應(yīng)符合要求。

4.2.4 作業(yè)場(chǎng)地應(yīng)有安全防護(hù)措施，制定和執(zhí)行安全技術(shù)措施， 加強(qiáng)焊工的勞動(dòng)保護(hù)。防止發(fā)生燒傷、觸電、火災(zāi)、爆炸以及燒壞機(jī)器等事故。
4.3 操作工藝

4.3.1 工藝流程：

檢查設(shè)備→選擇焊接參數(shù)→試焊作模擬試件→送試→確定焊接參數(shù)→施焊→質(zhì)量檢驗(yàn)
4.3.2 檢查電源、焊機(jī)及工具。 焊接地線應(yīng)與鉸接頂梁部件接觸

良好，防止因起弧而燒傷鉸接頂梁部件。

4.3.3 選擇焊接參數(shù)。根據(jù)鉸接頂梁部件級(jí)別、直徑、接頭形式和焊接位置，選擇適宜的焊條直徑、焊接層數(shù)和焊接電流，保證焊接與鉸接頂梁部件熔和良好。
4.3.4 試焊、做模擬試件。在每批鉸接頂梁部件正式焊接前，應(yīng)焊接 3 個(gè)模擬試件做拉力試驗(yàn)， 經(jīng)試驗(yàn)合格后， 方可確定的焊接參數(shù)成批生產(chǎn)。
4.4 施焊操作：

4.4.1 引?。簬в袎|塊或梁體的接頭， 引弧應(yīng)在鋼板或梁體上進(jìn)行。無鉸接頂梁部件墊塊或梁體的接頭，引弧應(yīng)在形成焊縫的部位， 防止燒傷主筋。
4.4.2 定位：焊接時(shí)應(yīng)焊定位點(diǎn)再施焊。
4.4.3 運(yùn)條：運(yùn)條時(shí)的直線前進(jìn)、 橫向擺動(dòng)和送進(jìn)焊條 3 個(gè)動(dòng)作要協(xié)調(diào)平穩(wěn)。
4.4.4 收弧：收弧時(shí)，應(yīng)將熔池填滿，拉滅電弧時(shí)，應(yīng)將熔池填

滿，注意不要在工作表面造成電弧擦傷。

4.4.5 多層焊：如鉸接頂梁部件直徑較大， 需要進(jìn)行多層施焊時(shí)， 應(yīng)分層間斷施焊，每焊一層后，應(yīng)清渣再焊接下一層。應(yīng)保證焊縫的  高度和長(zhǎng)度。

4.4.6 熔和：焊接過程中應(yīng)有足夠的熔深。 主焊縫與定位焊縫應(yīng)結(jié)合良好，避免氣孔、夾渣和燒傷缺陷，并防止產(chǎn)生裂縫。
4.4.7 平焊：平焊時(shí)要注意熔渣和鐵水混合不清的現(xiàn)象， 防止熔

渣流到鐵水前面。熔池應(yīng)控制成橢圓形，一般采用右焊法，焊條與工作表面成 70° 。
4.4.8 立焊：立焊時(shí)，鐵水與熔渣易分離。 要防止熔池溫度過高，

鐵水下墜形成焊瘤，操作時(shí)焊條與垂直面成 60°— 80°角使電弧略向上，吹向熔池中心。焊第一道時(shí)，應(yīng)壓住電弧向上運(yùn)條，同時(shí)做較 小的橫向擺動(dòng)，其余各層用半圓形橫向擺動(dòng)加挑弧法向上焊接。
4.4.9 橫焊：焊條傾斜 70°～ 80° ，防止鐵水受自重作用墜到
下坡口上。 運(yùn)條到上坡口處不作運(yùn)弧停頓， 迅速帶到下坡口跟部做微小橫拉穩(wěn)弧運(yùn)作，依次均速進(jìn)行焊接。
4.4.10 仰焊：仰焊時(shí)宜用小電流短弧焊接，熔池宜薄，且確應(yīng)

確保與母材熔和良好。 第一層焊縫用短電弧做前后推拉動(dòng)作， 焊條與焊接方向成 80°～ 90°角。其余各層焊條橫擺，并在坡口略停頓穩(wěn)弧，保證兩側(cè)熔合。
4.5 主要安全技術(shù)措施

4.5.1 焊機(jī)必須接地良好，不準(zhǔn)在露天雨水的環(huán)境下工作。

4.5.2 焊接施工場(chǎng)所不能使用易燃材料搭設(shè)， 現(xiàn)場(chǎng)高空作業(yè)必須帶安全帶，焊工操作要佩帶防護(hù)用品。
4.6 應(yīng)注意的質(zhì)量問題

4.6.1 搭接線應(yīng)鉸接頂梁部件接觸良好， 不得隨意亂搭， 防止打
