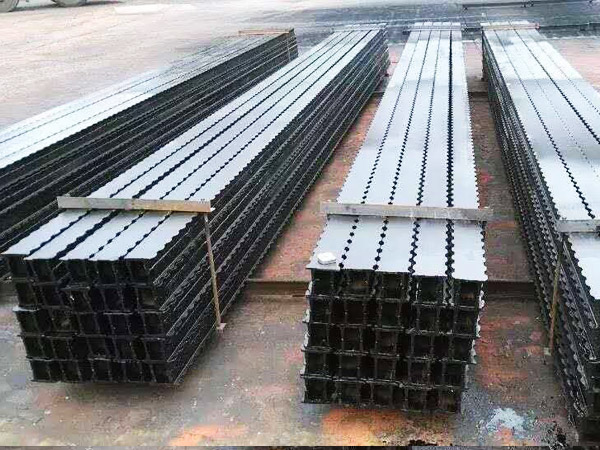

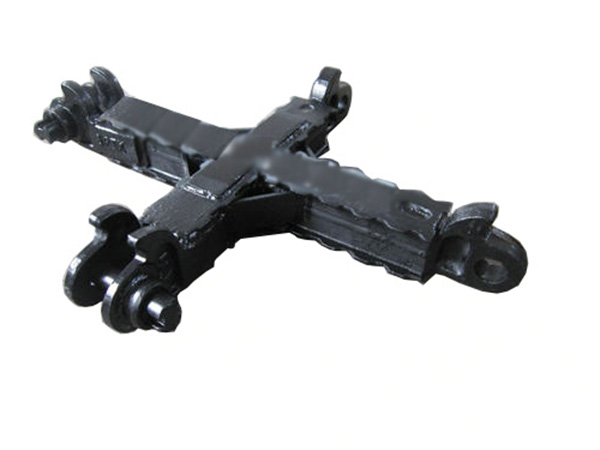

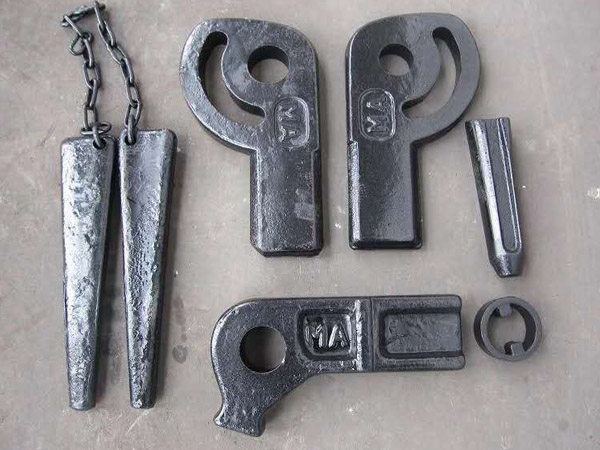

金屬頂梁焊接作業指導書及焊接工藝
1. 目的: 明確工作職責,確保加工的合理性、正確性及可操作性。規范安全操作,防患于未然,杜絕安全隱患以達到安全生產并保證加工質量。
2. 范圍:
2.1. 適用于鋼結構的焊接作業。
2.2. 不適用有特殊焊接要求的產品及壓力容器等。3.職責: 指導焊接操作者實施焊接作業等工作。
4. 工作流程
4.1 作業流程圖
4.1.1. 查看當班作業計劃
4.1.2. 閱讀圖紙及工藝
4.1.3. 按圖紙領取材料或半成品件
4.1.4. 校對工、量具;材料及半成品自檢
4.1.5. 焊接并自檢
4.1.6. 報檢
4.2. 基本作業 :
4.2.1. 查看當班作業計劃:按作業計劃順序及進度要求進行作業,以滿足生產進度的需要。
4.2.2. 閱讀圖紙及工藝:施焊前焊工應仔細閱讀圖紙、技術要求及焊接工藝文件,明白焊接符號的涵義。確定焊接基準和焊接步驟;自下料的要計算下料尺寸及用料規格,參照工藝要求下料。有半成品分件的要核對材料及尺寸,全部滿足合焊圖紙要求后再組焊。
4.2.3. 校準:組焊前校準焊接所需工、量具及平臺等。
4.2.4. 自檢、互檢:所有焊接件先行點焊,點焊后都要進行自檢、互檢,大型、關鍵件可由檢驗員配合檢驗,發現問題須及時調整。
4.2.5. 首件檢驗:在批量生產中,必須進行首件檢查,合格后方能繼續加工。
4.2.6. 報檢:工件焊接完成后及時報檢,操作者需在圖紙加工工藝卡片欄及施工作業計劃上簽字。(外加工件附送貨單及自檢報告送檢)。
5. 工藝守則:
5.1. 焊前準備
5.1.1. 施焊前焊縫區(坡口面、 I 型接頭立面及焊縫兩側)母材表面 20 ~ 30mm 寬范圍內的氧化物、 油、垢銹等徹底清理干凈,呈現均勻的金屬光澤。
5.1.2. 檢查被焊件焊縫(坡口形式)的組對質量是否符合圖紙要求,對保證焊接質量進行評估,如有疑義應向有關部門聯系,以便采取相應工藝措施。
5.1.3. 按被焊件相應的焊接工藝要求領取焊接材料,并確認焊接牌號無誤。
5.1.4. 檢查焊接設備是否運轉正常,各儀表指數是否準確可靠,然后遵照本工藝提供的工藝規范參數預調焊接電流、電壓及保護氣體流量。
5.1.5. 合焊前應先行組對點焊,點焊的焊材應與正式施焊焊 材相同,點焊長度一般應為 10-15mm (可視情況而定), 點焊厚度應是焊腳高度的 1/2 (至少低于焊腳高度)。
5.1.6. 對于有焊前預熱要求的焊件,根據工藝文件要求規范參數預熱,溫度必須經熱電偶測溫儀測定,預熱范圍寬度應符合工藝文件的規定。
5.2. 焊接過程
5.2.1. 施焊過程應密切注視電弧的燃燒狀況及母材金屬與熔敷金屬的熔合情況,發現異常應及時調整或停止焊接,采取相應的改進措施。
5.2.2. 多層焊時層間清渣要徹底,并自檢焊縫表面發現缺陷及時修復,如焊接工藝文件對層間溫度有要求,必須保證層間溫度符合工藝要求再焊下一層。
5.3. 減少焊接應力變形的措施
5.3.1. 剛性固定法:通常用于角變形較大的構件,施焊前加 裝若干塊固定筋板其厚度一般不小于 8mm ,對于較厚的焊件固定筋板的厚度應隨之增大。
5.3.2. 選擇合理的焊接順序:對于結構復雜較大型組裝件的焊接應從中間位置向四周施焊,使焊縫的收縮拘束度減小。
5.3.3. 收縮量大的焊縫先焊(一般橫向收縮大于縱向收縮), 同時應考慮受拘束大的焊縫后焊。
5.3.4. 采用對稱焊:即以焊縫軸線為基準的左右對稱,反正面對稱,上下對稱等焊接方法。
5.3.5. 錘擊焊縫的方法:在中厚度焊件的焊接過程中,一般多采用多層焊,第一層和填充層焊接時,每焊完一根焊條在焊縫金屬的熱態狀況下,立即用錐形園頭手錘均勻敲擊焊縫
金屬,使焊縫金屬得到延展,從而減小或消除焊接應力,一般焊縫的最后一層(蓋面層)不敲擊。
5.4. 焊后自檢
5.4.1. 焊接過程結束后徹底清除熔渣及飛濺物,自檢焊縫外觀尺寸及表面質量,外觀尺寸應符合圖紙要求。
5.4.2. 對接焊縫金屬不得低于母材,并與母材圓滑過渡,焊縫成型美觀力求平直度及寬度基本一致,焊縫表面不允許存在氣孔、夾渣、末熔合、焊瘤、裂紋、咬邊、弧坑等焊接缺陷,發現以上缺陷需進行修補修磨,并與原焊縫形狀基本一致。
5.4.3. 角焊縫焊腳高度應符合圖紙要求,上下焊腳高度力求相等,焊縫表面不允許存在氣孔、夾渣、末熔合、焊瘤、裂
紋、咬邊、 弧坑等焊接缺陷, 發現以上缺陷需進行修補修磨, 并與原焊縫形狀基本一致,凡圖紙未注明焊腳高度尺寸的一
律以兩母材中較薄件厚度為準, 焊腳厚度為: a=0.7 ×t(較薄板厚度)。
5.4.4. 自檢合格后主動交專檢人員驗收。
6. 焊接工藝:
6.1. 低碳鋼焊接
